導入シーン

Lysoraで構成する防犯カメラのネットワーク

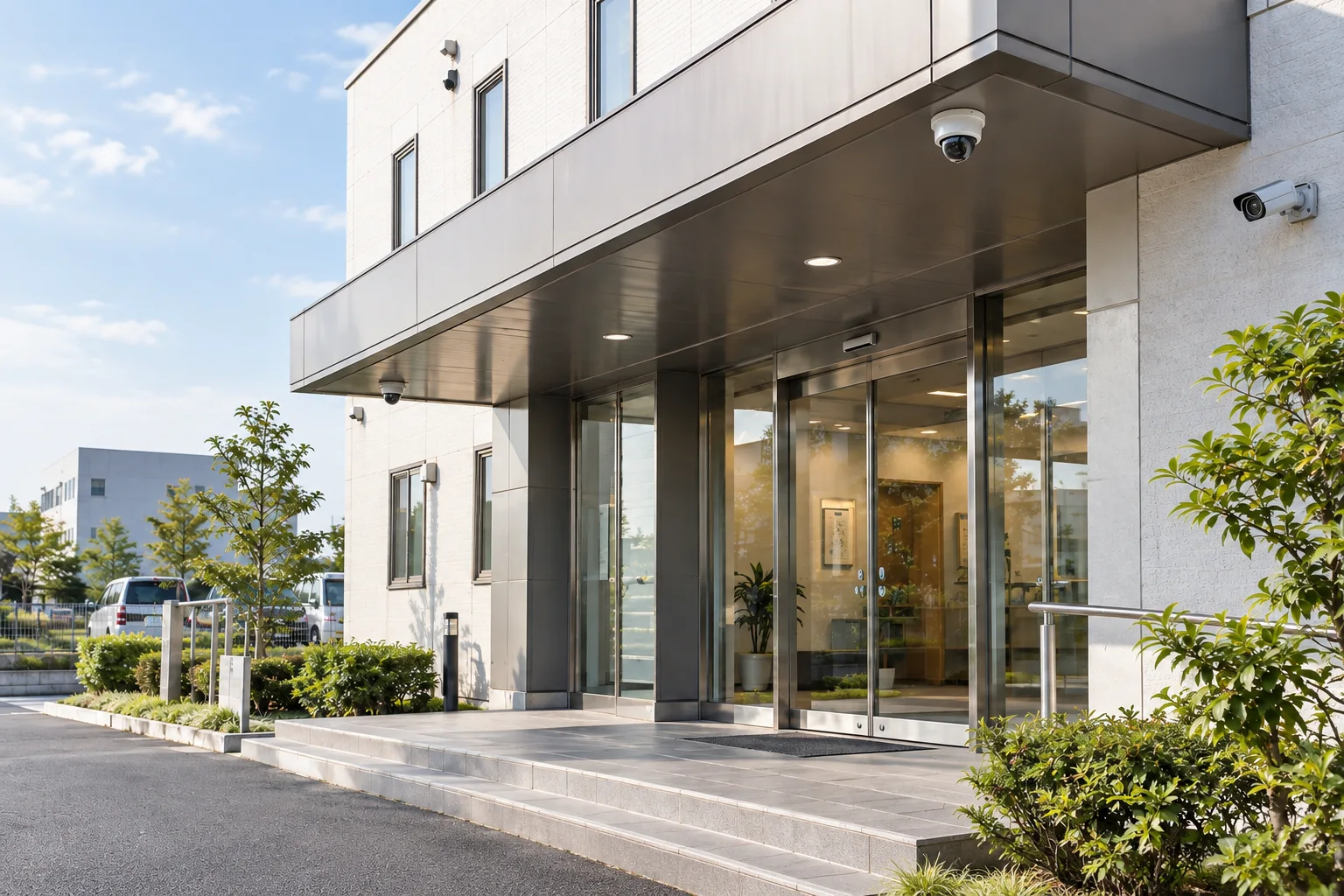

防犯カメラネットワークを利用する施設のイメージ

IPカメラ（ネットワークカメラ）をネットワークに収容する構成では、カメラや録画装置とは別に、それらを収容する構内ネットワークが必要になります。PoEでの給電、録画装置までの帯域、他の通信と分けるかどうか、設置後に誰がどこから状態を確認するか、といった条件です。Lysoraはネットワーク製品とクラウド管理プラットフォームを展開しているブランドで、この構内ネットワーク側の候補になります。テクリアスはLysora製品の代理店です。

このページで扱うのは、IPカメラ（ネットワークカメラ）を収容するネットワーク側です。カメラ本体の選定、録画容量、NVR / VMS の選定は、防犯カメラシステムの設計ガイドにまとめています。

製品カテゴリを見る

防犯カメラネットワークを利用する施設のイメージ

カメラ側とネットワーク側を切り分ける

IPカメラ（ネットワークカメラ）を使う案件では、カメラ側の話とネットワーク側の話が同時に出てきます。担当する範囲が違うため、最初に切り分けます。カメラをネットワークに収容しない構成は、このページの対象ではありません。

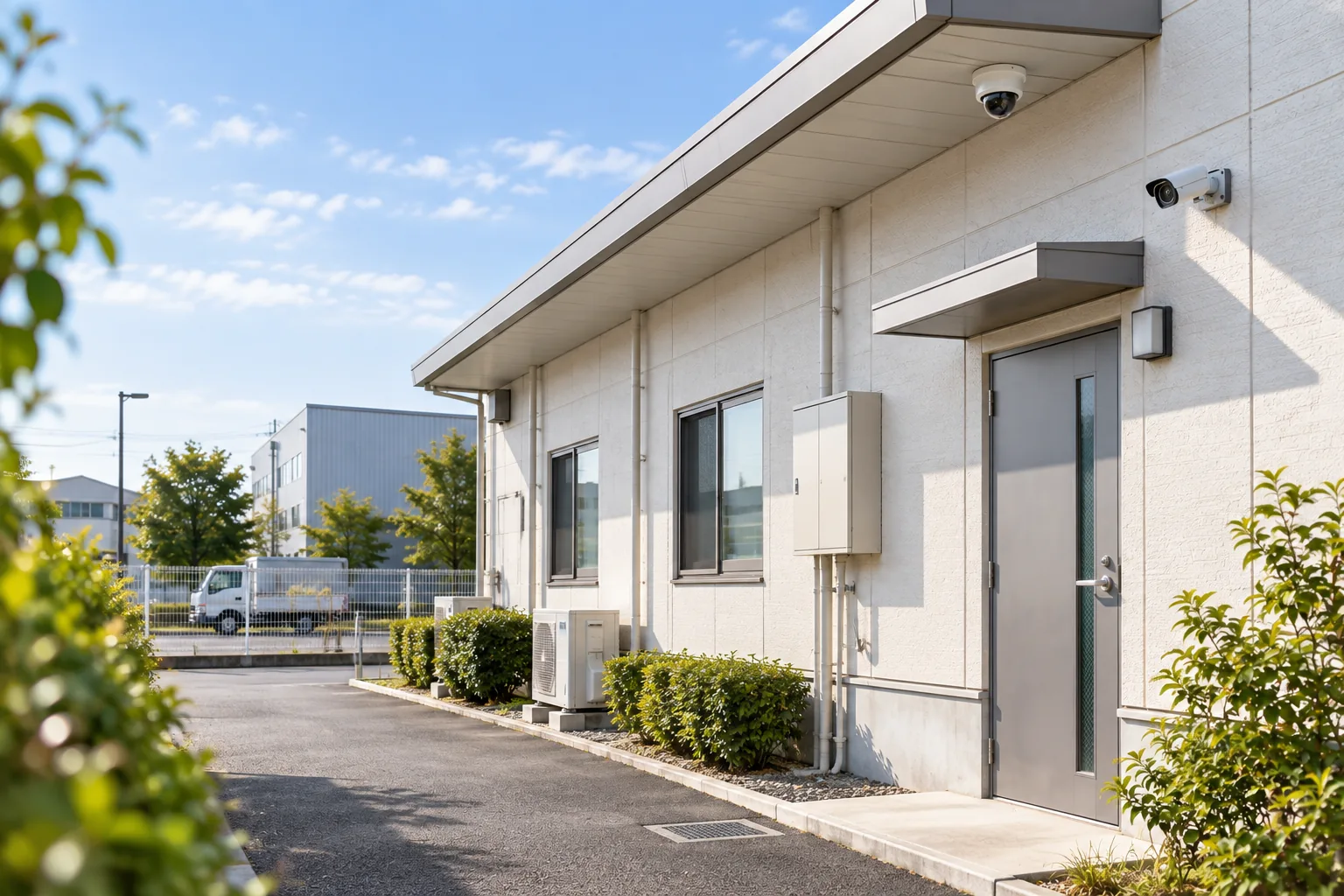

道路に面した建物の外観と、軒下に設置されたドーム型カメラがある施設のイメージ — IPカメラを収容する構内ネットワークの構成と、ネットワーク側の管理が関わる位置

ネットワーク側の条件は、カメラのメーカーや機種が決まる前でも整理を進められます。給電、帯域、区画の分け方は、カメラの台数と設置位置、1台あたりの通信量が分かれば検討できるためです。

Lysoraが防犯カメラ向けに示しているのは、カメラを収容するネットワーク側を遠隔から管理する用途です。このページでは、Lysora Cloudを映像や録画の管理基盤としては扱いません。映像や録画そのものの管理は、NVRやVMSなど別のシステムが担当します。

カメラを収容するネットワークで決まること

カメラをつなぐネットワークには、オフィスの端末をつなぐ場合とは異なる条件が加わります。

条件: 給電
確認すること: カメラごとの最大必要電力、スイッチ全体の給電容量、ポート単体の給電能力。ポート数が足りることと、給電できることは別の条件です
条件: 帯域
確認すること: カメラ1台あたりの通信量と台数、録画装置までの経路、同時に閲覧する画面数。連続録画する構成では、カメラから録画先への継続的な映像通信が発生します。イベント録画、エッジ録画、オンデマンド閲覧などでは通信パターンが異なるため、実際に使用する録画・配信方式を確認します
条件: 区画の分け方
確認すること: カメラと録画装置を業務用の区画と分けるかどうか。分ける場合、どちらの方向の通信を許可するか
条件: 配線距離
確認すること: 配線経路の実際の長さ。図面上の直線距離ではなく、天井裏や壁内の迂回を含めた長さで確認します
条件: 設置環境
確認すること: 屋外や高所に設置する機器がある場合の温度条件、防水・防塵の条件、電源の取り方
条件: 運用
確認すること: 設置後に誰がどこから状態を確認するか。拠点が複数ある場合、現地に行かずに確認できる必要があるか

これらはメーカーを問わず共通する条件です。この条件のどこにLysoraの製品カテゴリが関わるかを、次に扱います。

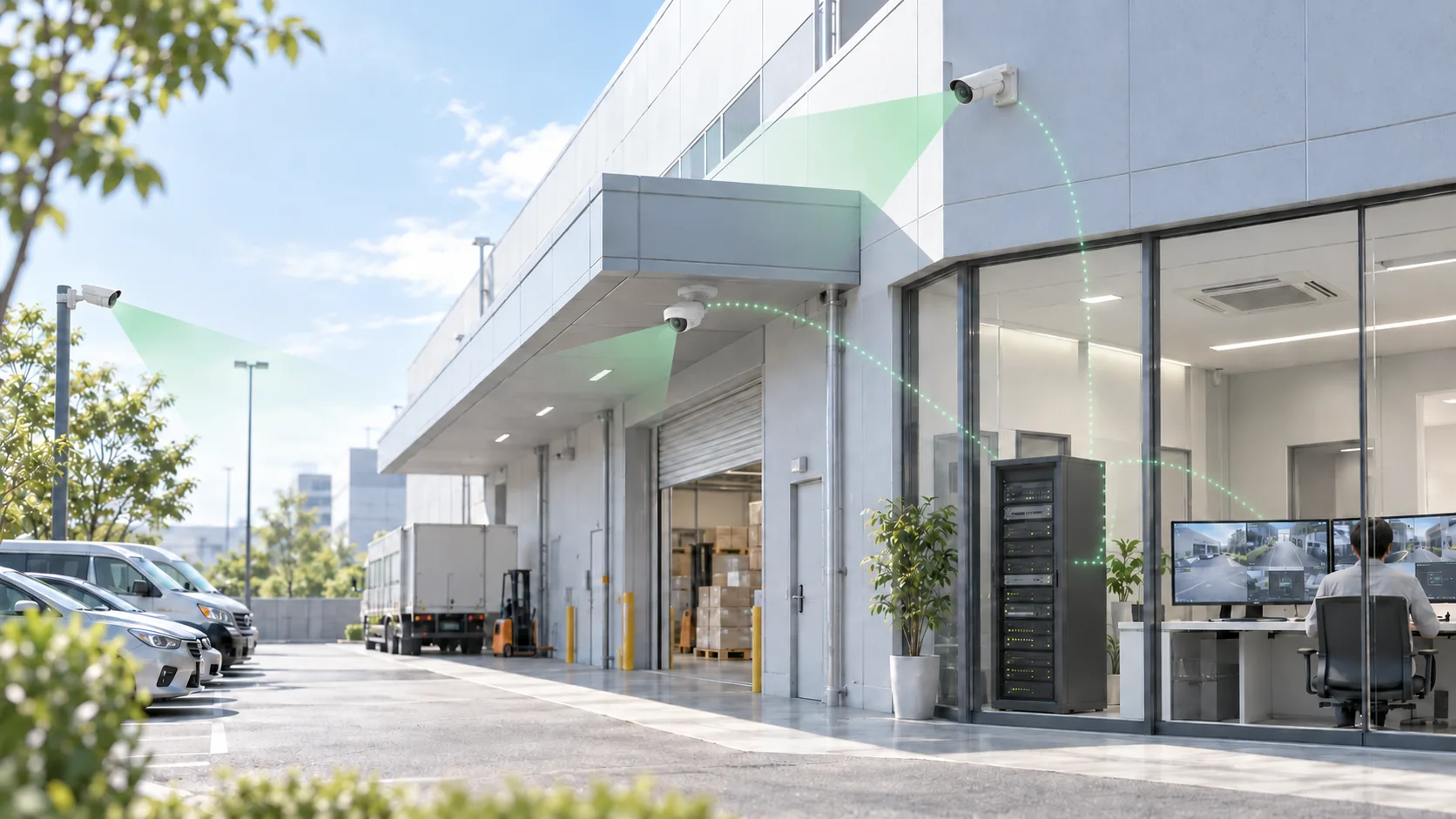

事業所の外壁と軒下に複数の防犯カメラが設置され、屋外の駐車場や荷捌き場を向いている。建物の中にはネットワーク機器を収めたラックと、複数の映像を表示するモニターを見る人がいる施設のイメージ — カメラの設置場所と、それを収容するネットワーク設備・監視側の位置関係を、設備全体の視点で示したイメージ

Lysoraが関わる位置

Lysoraの製品カテゴリのうち、防犯カメラのネットワークに関わるのは次の部分です。

製品画像は各カテゴリの一例で、実際にどの機種を選ぶかは現場ごとに変わります。

どのカテゴリが必要になるかは、現場の条件によって変わります。1棟の建物内で配線が引ける構成では、ルーター / ゲートウェイとスイッチだけで足りることもあります。無線で接続する機器がある場合に、アクセスポイントの検討が加わります。

設置後のネットワーク管理

防犯カメラは設置して終わりではありません。カメラが映らないという相談の原因が、ネットワーク側にあることもあります。

カメラが映らないとき、原因はカメラ本体、給電、ネットワーク経路、録画装置のいずれにもありえます。ネットワーク側の状態を遠隔から確認できると、現地へ行く前に切り分けられる範囲が広がります。拠点が複数ある構成では、この差が対応時間に効いてきます。

Lysoraは、防犯カメラ向けのソリューションとして、カメラを収容するネットワーク側を遠隔から管理する用途を示しています。この構成では、Lysoraのネットワーク機器がLysora Cloudの管理対象になります。

概念図。管理者からLysora Cloudを経由して、拠点ごとの管理対象（ゲートウェイ・スイッチ・アクセスポイント）につながる関係と、その配下の端末・業務機器を示している。防犯カメラとNVR / VMSは、映像・録画管理として管理対象の外に置かれている。 — Lysora Cloud の管理対象と、映像システム側の位置関係

Lysora Cloud が管理するのは、対応するLysoraのネットワーク機器です。

Lysora Cloud の管理対象

ゲートウェイ
スイッチ
アクセスポイント

映像システム側（管理対象ではない）

防犯カメラ
NVR / VMS

これらは映像システム側の担当で、そのことでLysora Cloudの管理対象になるわけではありません。

対応する機能の範囲は、機器と構成によって異なります。

カメラ映像・録画・NVR・VMSの管理は、映像システム側の担当です。どの仕組みで行うかは、NVR / VMS の選定として別に検討します。

ネットワーク側と映像側の境界

検討の初期に、どちらの側の話をしているのかを揃えておくと、後の行き違いを避けられます。

2つの側で決まることの違い
側	決まること	主に見る資料
ネットワーク側	給電、帯域、区画の分け方、配線、ネットワーク機器の状態、遠隔からのネットワーク状態の確認	ネットワーク機器の仕様書、構内の配線図、回線の契約条件
映像側	カメラの設定、画角と画素密度、録画方式と保存日数、閲覧の権限、NVR / VMS と機器同士の相互接続性	カメラと録画装置の仕様書、運用上の要件、保存に関する社内規程

両者は独立ではありません。カメラ1台あたりの設定ビットレートは映像側で決まりますが、その合計は帯域と録画装置までの経路というネットワーク側の条件になります。同様に、給電できる電力の上限はネットワーク側の条件ですが、その制約が選べるカメラの範囲に影響します。

したがって、片方だけを先に確定させると、もう一方で調整が必要になることがあります。台数と設置位置、1台あたりの通信量、給電の条件は、早い段階で両側に共有しておくと手戻りが減ります。

構成の概念図

カメラから録画装置までの経路と、ネットワーク側の管理がどこに関わるかを図にすると次のようになります。

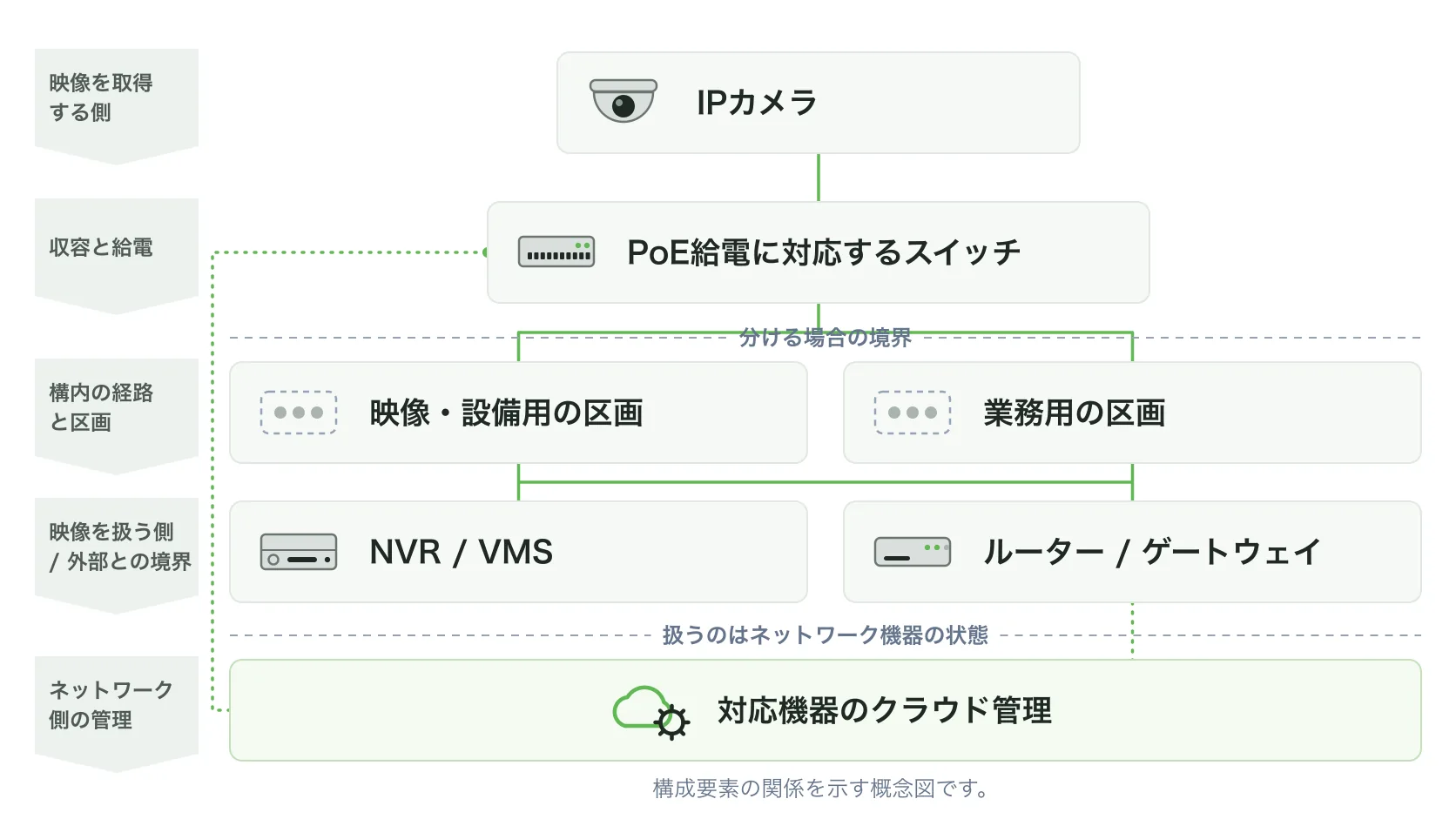

概念図。IPカメラ、PoE給電に対応するスイッチ、構内の区画、NVR / VMS とルーター / ゲートウェイ、ネットワーク側の管理という5つの層で防犯カメラのネットワーク構成を示している。クラウド管理につながっているのはスイッチとルーター / ゲートウェイだけで、IPカメラとNVR / VMSにはつながっていない。 — IPカメラを収容する構内ネットワークの構成と、ネットワーク側の管理が関わる位置

日本での取扱いについて

テクリアスはLysora製品の代理店です。日本で取り扱っている製品は、製品カテゴリのページで確認できます。導入時に決めるのは次の内容です。

給電と収容の条件に、どの製品と型番が合うか
検討中の構成で必要になる製品カテゴリを取り扱えるかどうか
必要な数量と、導入を予定している時期

検討中の構成と、決まっている条件を添えてお問い合わせください。

この構成で確認する製品カテゴリ

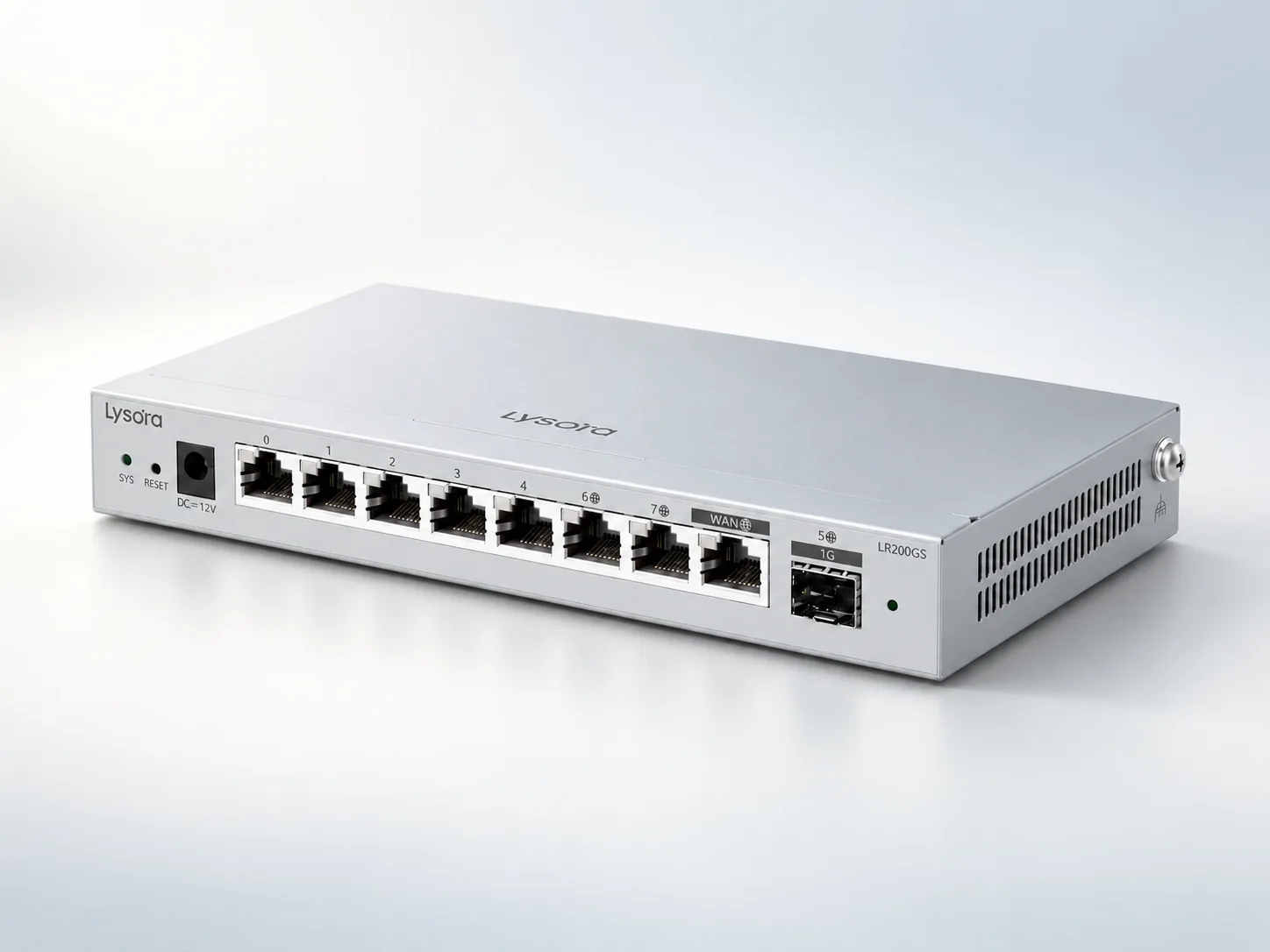

Lysoraのルーター
インターネットとの境界、区画間の通信制御、遠隔確認の経路
Lysoraのスイッチ
カメラの収容ポート数、PoE給電、アップリンクの速度

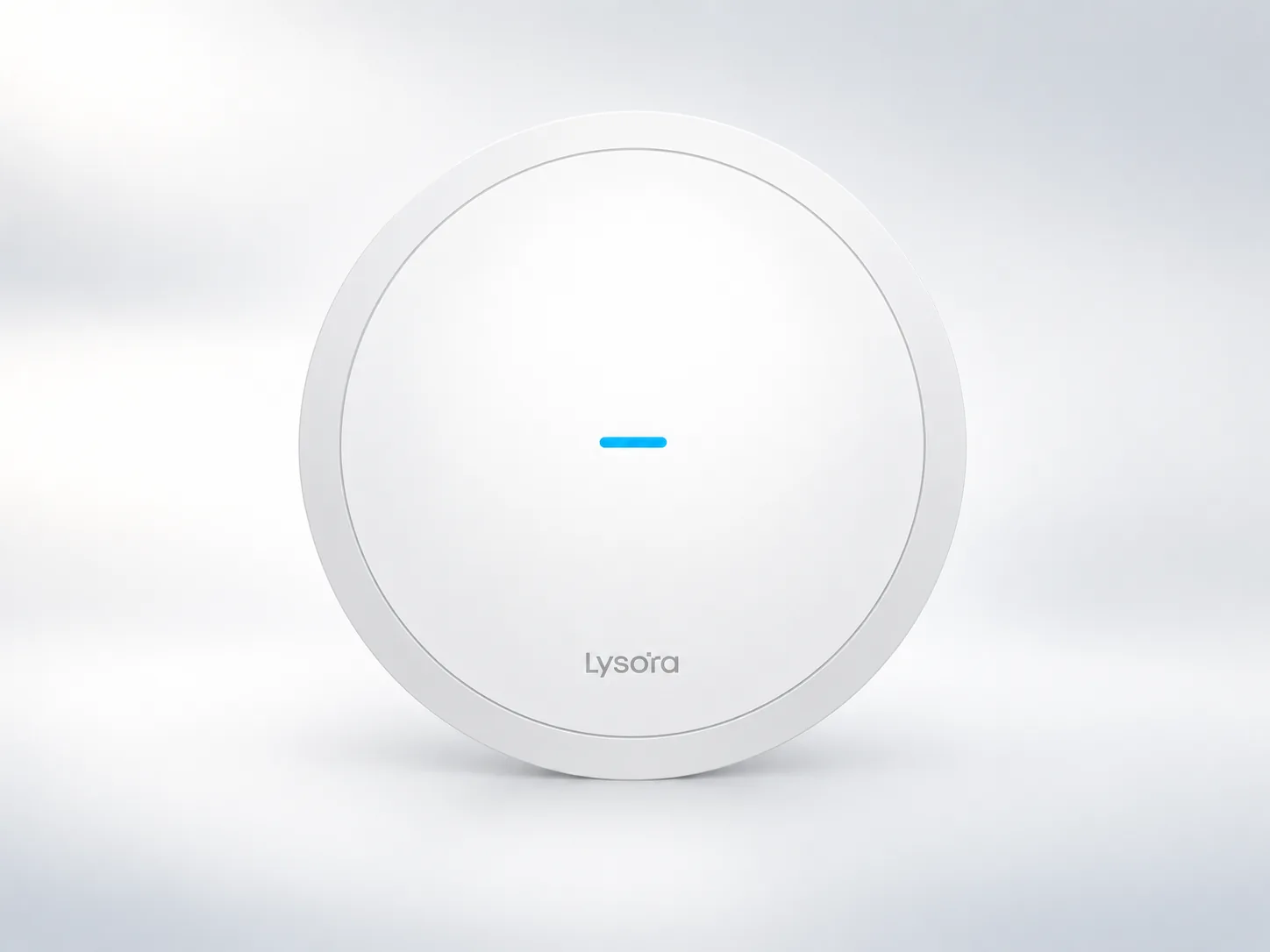

Lysoraの無線LANアクセスポイント
設置位置、給電方式、無線区間の安定性
